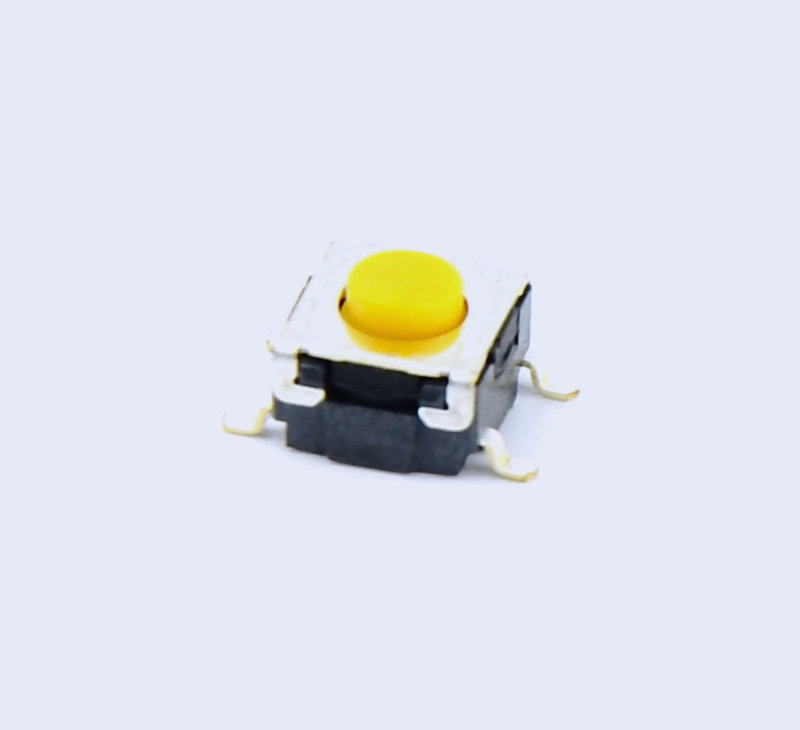

B3S 密封型表面安裝輕觸開關
基板表面安裝型，利用密封構造實現高可靠性還備有壓花帶包裝型可供選擇
相當于密封構造IP67（IEC-60529）即使在塵埃較多或有水的地方也能確保高接觸可靠性。※端子部除外。
適用于高密度安裝的表面安裝端子型。
便于除靜電的帶接地端子型也已系列化。
有合適自動安裝的壓花帶包裝規格。
種類
6 × 6 mm 方形
| 類型 | 接點材質 | 高度 | 動作力 (OF) | 柱塞顏色 | 無 | 有 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 袋裝 | 壓花帶包裝 | 袋裝 | 壓花帶包裝 | |||||||||
| 型號 | 最小包裝單位 | 型號 | 最小包裝單位 | 型號 | 最小包裝單位 | 型號 | 最小包裝單位 | |||||
| B3S-1000 系列 | 鍍銀 | 4.3 mm |
最大1.57 N {160 gf} |
象牙色 | B3S-1000 | 100 個 | B3S-1000P | 1,000 個 | B3S-1100 | 100 個 | B3S-1100P | 1,000 個 |
|
最大2.26 N {230 gf} |
黃 | B3S-1002 | B3S-1002P | B3S-1102 | B3S-1102P | |||||||
額定值/性能
| 額定值（?阻性負載） | DC3～24V?1～50mA | |
| 最小適合負載（參考值） | DC1V?10μA | |
| 使用環境溫度 | -25～+70℃?60%RH以下（無結冰、無凝露） | |
| 使用環境濕度 | 35～85%RH（+5～35℃） | |
| 接點結構 | 1a（常開接點） | |
| 接觸電阻（初始值） | 100mΩ以下 | |
| 絕緣電阻 | 100MΩ以上（DC250V絕緣電阻計） | |
| 耐電壓 | AC500V?50/60Hz?1min | |
| 震蕩時間 | 5ms以下 | |
| 振動 | 誤動作 | 10～55Hz?雙振幅1.5mm |
| 沖擊 | 耐久 | 最大1000m/s2 |
| 誤動作 | 最大100m/s2 | |
| 壽命 |
50萬次以上（1.57N型） 30萬次以上（2.26N型） |
|
| 重量 | 約0.3g | |
| 保護結構 | IEC?IP67 | |
| 清洗 |
可 |
|
|
外形尺寸 (單位: mm)
|
||||||||
|
|
||||||||
|
||||||||
